>>技术参数

产品特点:

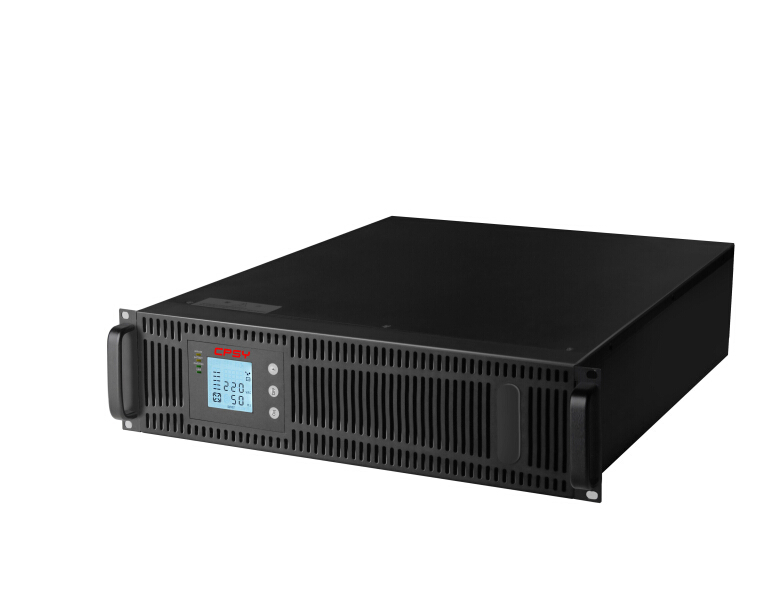

■ 塔式与机架式可转换

·  塔式与机架式安装模式可任意转换,机架式安装所需的挂耳和塔式安装所需的支架均随机标配,方便用户选用。

■ 先进的工作模式·双变换在线式设计,使UPS的输出为频率跟踪、锁相稳压、滤除杂讯、不受电网波动干扰的纯净正弦波电源,为负载提供更全面保护。·输出零转换时间,满足精密设备对电源的高标准要求。·采用输入功率因数校正(PFC)技术,输入功因高于0.99,提高电能利用率,极大消除UPS对市电电网的谐波污染,降低UPS运行成本。

 ■ DSP全数字化控制·采用数字化控制,各项性能指标优异,避免模拟器件失效带来的风险,使控制系统更加稳定可靠。

 ■ 高输出功率因数·输出功率因数达到0.8,具有更高实际带载能力,节约用户投资。



经济运行模式(ECO)功能

·当输入市电在固定范围内时,直接由输入市电向负载提供能量,逆变处于等待状态;当输入市电异常时,立即转为逆变供电。ECO运行模式可高效节能,降低用户使用成本。



■ 环境适应性强·  宽广的电压范围115VAC300VAC,避免电网电压变化大时频繁地切换至电池供电,适应于电力环境恶劣的地区。

· 带半载时,输入电压最低可至115V而无需切换至电池供电。· 输入频率范围4664Hz,保证接入各种燃油发电机均可稳定工作,满足用户对油机使用的要求。

支持充电器扩展功能·  长延时机型支持充电器扩展功能(此功能可加选),充电电流可由标准4A8A,缩短充电时间,满足用户特殊需求。

保护周全可靠·具有开机自诊断功能,及时发现UPS的隐性故障,防患于未然。·集交流输入过、欠压保护,输出过载、短路保护,逆变器过热保护、电池欠压预警保护和电池过充电保护等多功能保护于一体,极大地保证了系统运行的稳定性和可靠性。·具有旁路功能,当输出过载或UPS发生故障时,可无间断地转到旁路工作状态由市电继续向负载供电,并提供报警信息。

·具有输入零火线侦测功能。并通过LCD显示。可避免UPS市电输入零火线接反。

·具有超强的直流启动功能。

 ■ 丰富选件,智能管理

·中文LCD液晶界面可显示负载量、电池容量、输入输出参数及故障代码,方便用户运维管理。

·RS232本地监控。UPS标配RS232接口,通过附送的监控软件,可以方便地进行本地监控。

·USB通讯口(选配件)。通过USB通讯口可以用USB数据线直接与电脑的USB口连接,通过附送的监控软件,可以方便地进行本地监控。USB通讯口具有优先性,与RS232口互不冲突。

·SNMP卡(选配件)。通过选配SNMP卡可以将UPS接入以太网实现远程监控。SNMP卡为金手指板卡结构,用户可以分期投资,需要时再购买。

·干结点卡(选配件)。通过选配干结点卡可以将UPS的主要的异常信息通过干结点引出,干结点信号通过继电器隔离,用户可以方面地利用这些信号控制一些强、弱电设备。



HPR11系列技术规格参数表

机种

HPR1101

HPR1102

HPR1103

HPR1106

HPR1110

HPR3110

相位

单相接地

容量

1000VA/800W

2000VA/1600W

3000VA/2400W

6000VA/4800W

10000VA/8000W

输入

电压范围

110-300 VAC 于 50% 负载;160-280 VAC 100% 负载

208-474VAC

频率范围

46Hz ~ 54 Hz 或 56Hz ~ 64 Hz

功率因数

0.99 @ 100% 负载

输出

输出电压

200/208/220/230/240VAC

电压范围 ( 电池模式 )

± 1%

频率范围 (同步校正范围)

46Hz ~ 54 Hz 或 56Hz ~ 64 Hz

频率范围 (电池模式)

50 Hz ± 0.1 Hz 60 Hz ± 0.1 Hz

峰值系数

3:1

谐波失真

3 % THD  ( 线性负载 );≦ 5 % THD ( 非线性负载  )

转换时间

0ms

波形 (电池模式)

纯正弦波

效率

市电模式

88%

89%

90%

92%

93%

电池

电池型号

铅酸蓄电池

数量

3

6

8

16 ~ 20 颗 ( 可調整 )

最大充电电流

6.0 A

显示说明

LCD 显示

负载大小, 电池容量,市电模式,电池模式, 旁路模式, 故障指示

警告声音

电池模式

4秒响一声

电池电量低

1秒响一声

过载

1秒响一声

错误

连续鸣响

物理性能

尺寸, x x (mm)

310 x 438 x 88[2U]

410 x 438 x 88[2U]

500 x 438 x 88 [2U]

680 x 438 x133 [3U]

净重 (公斤)

9

12

14.2

15

18

22

使用环境

湿度

相对湿度 20-90 %  且 溫度 0- 40° C ( 不结露 )

相对湿度 0-95 %  且 溫度 0- 40° C ( 不结露 )

噪音

少于50dBA @ 1

少于55dBA @ 1

少于58dBA @ 1

控制管理

智能 RS-232 / USB

支持 Windows®  2000/2003/XP/Vista/2008, Windows®  7/8, Linux, Unix MAC

可选 SNMP

电源管理支持SNMP管理与网络管理
